單柱液壓機

型號：100T

行程：500mm

功率：8.5KW

重量：0.5T

市場價格：2-3萬元

功能：用于可塑材料及粉末制品壓制成型，軸類部件的壓裝和校正，可滿足不同客戶的要求。

一、設備簡介

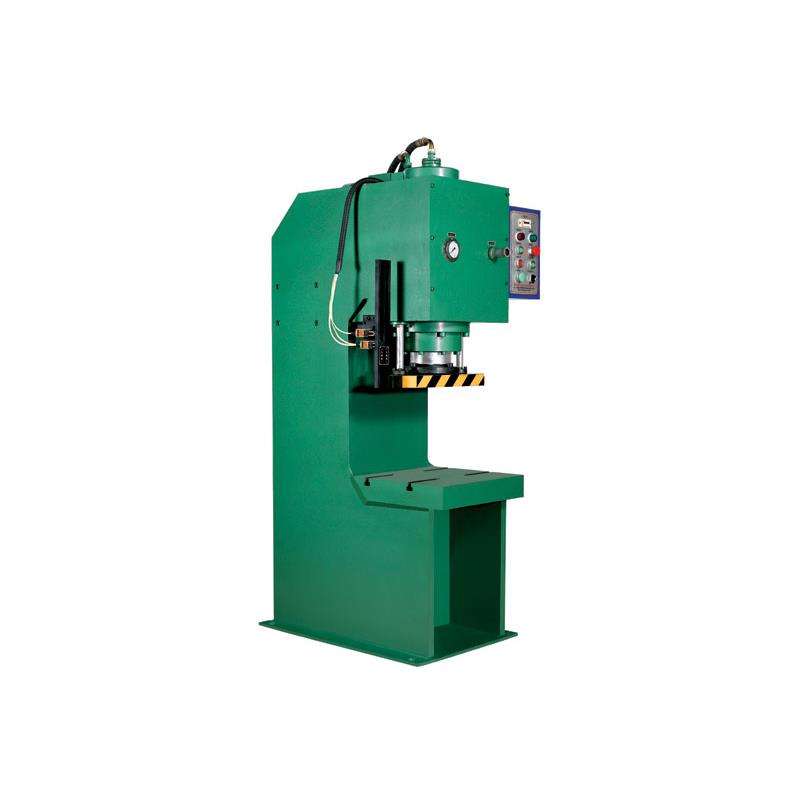

　　單柱液壓機

　　單柱液壓機采用C型結構，具有較廣泛的通用性，適用于可塑性材料及粉末制品的壓制;軸類和其它類似零件的校正;電氣零部件的壓裝;小型板形零件的拉伸、成型落料、壓痕、壓印等工藝用途。本機用手或腳進行操作，壓力可在規定的范圍內任意調節，操作簡便、靈活、使用安全可靠。

　　單臂液壓機適用于軸類零件、型材的校正和軸套類零件的壓裝，同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作，也可用于壓制要求不很嚴格的粉末、塑料制品，還適用于機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業、三資企業裝配流水線等行業使用，我公司技術力量雄厚，對用戶的各種要求(如技術參數、規格、噸位等)均能滿足。

二、工作原理

　　單柱式液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成，動力機構采用容積式油泵，為滿足執行機構運動速度要求，選用一個油泵或多個油泵，液壓泵和電機是液壓系統的能量轉換裝置，把驅動電動機的機械能轉換成油液的壓力能，利用液壓油缸容積的變化進行吸油和壓油，從而實現設備的各個動作。

三、設備特點

　　1、單柱伺服液壓機具有結構剛性好，導向性能好，速度快等特點；

　　2、方便的手動調整機構，可調整壓頭或上工作臺在行程中任意位置壓制，也可在設計行程內任意調整快進和工進行程的長短;

　　3、整體焊接的堅固開式結構，可使機身保持足夠剛性的同時擁有較方便的操作空間。

四、設備技術參數

型號		單位	1T	1.6T	2.5T	4T	6.3T	10T	16T	25T	40T	63T	100T	160T	250T
公稱力		KN	10	16	25	40	63	100	160	250	400	630	1000	1600	2500
系統壓力		MPa	5.5	5.1	5.5	5.6	6.28	8.1	13	20.3	22.6	16.5	31.5	31.5	31.5
滑塊距工作臺距離		mm	300	300	350	390	400	500	500	550	600	630	800	1000	1000
滑塊行程		mm	120	160	160	200	250	300	350	350	400	500	500	500	500
下行速度		mm/s	60	45	50	50	50	50	50	50	50	50	36	24	23
回程速度		mm/s	82	90	110	110	00	100	115	115	110	98	98	65	65
喉深		mm	110	160	160	180	200	250	300	300	320	350	350	325	360
工作臺尺寸	前后	mm	250	320	320	320	400	430	500	500	550	650	650	650	660
工作臺尺寸	左右	mm	300	480	480	480	500	550	600	600	700	700	800	800	800
工作臺距地面高度		mm	臺式	700	700	710	700	700	710	710	650	650	730	750	710
落料孔徑		mm		70	70	70	80	80	100	100	100	140	140	200	200
油泵名稱		中高壓葉片泵							壓力補償變量軸向柱塞泵
電機功率		kw	1.1	1.5	1.5	1.5	2.2	4	4	4	5.5	7.5	8.5	11	15
外形尺寸	前后	mm	530	680	725	785	800	950	1100	1100	1200	1550	1650	1340	1767
	左右	mm	500	650	380	400	500	500	650	680	700	1000	1600	2000	2000
	高度	mm	1455	1450	1600	1630	1650	1800	1900	2200	2500	2500	2500	2950	3305
總重量（約）		kg	250	500	500	500	1000	1200	1500	2000	2500	4000	5000	6500	8000
